EXCOM®

EXCOM® - это системы удаленного ввода/вывода для применения во взрывоопасных зонах, а также для общепромышленных условий.

Пользователь систем, помимо возможности выбора компонентов, оптимизированных под разные условия применения, имеет также очевидные преимущества, заключающиеся в интегрированной концепции конфигурирования и параметризации как самих систем, так и подключаемых к ним полевых приборов.

Системы основываются на совместимых с полевой шиной модулях ввода/вывода сигналов со степенью защиты IP20 для подключения полевых КИП с искробезопасными или неискробезопасными дискретными и/или аналоговыми сигналами.

В зависимости от условий инсталляции и используемой периферии (КИП) в случае выбора искробезопасных версий систем excom®, тип искрозащиты этих систем позволяет их применение во взрывоопасных Ех зонах 1 и 2 Каналы ввода/вывода сигналов скробезопасных версий систем excom® позволяют подключение периферии, размещаемой во взрывоопасной Ех зоне 0.

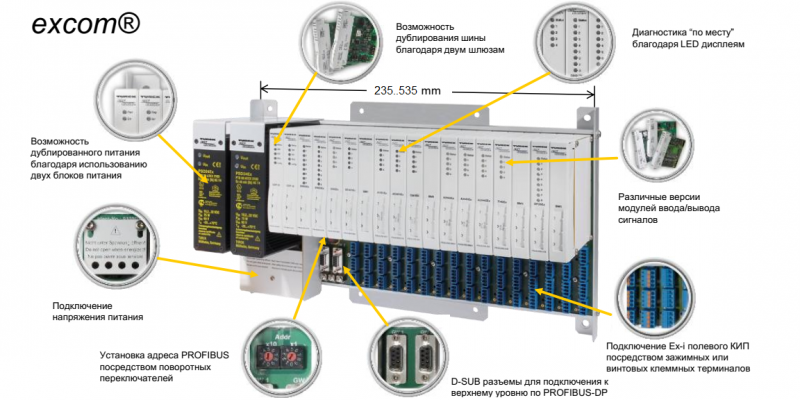

В состав систем excom® входят различные источники питания, шлюзы (контроллеры узла сети), модули ввода/вывода сигналов, а также модульные стойки с интегрированными объединительными платами и корзинами для установки модулей.
Объединительная (системная) плата служит для разводки и подключения питания, передачи данных и подключения полевых устройств (КИП).

Блоки питания гарантируют надежное электроснабжение всей системы. Одного блока питания достаточно для корректной работы системы.
Для увеличения безотказности питания систем excom® в составе модульных стоек МТ24-..., МТ16-... и МТ18-... предусмотрен дополнительный слот для установки второго (резервирующего) блока питания.

Шлюзы (контроллеры узла сети) выполняют функции как мастера, так и слейва: в качестве мастера они управляют внутренней шиной данных, в качестве слейва – работают с полевой шиной верхнего уровня (PROFIBUS-DP). Шлюзы управляют всем обменом данными между модулями ввода/вывода и системой управления процессом (ПЛК). Также возможно резервирование полевой шины верхнего уровня путем добавления в модульную стойку дополнительного шлюза (secondary), что повышает безотказность системы.

Модули ввода/вывода сигналов интерфейсами для полевых устройств зависимости от типа модуля входы и выходы служат для подключения полевых устройств, обеспеченных взрывозащитой вида Ex ia IIC, либо полевых устройств с неискробезопасными цепями.
В зависимости от выбранной модульной одновременно может использоваться до 24 модулей ввода/вывода.
Объединительная (системная) обеспечивает питанием модули ввода/вывода дополнительный источник питания не требуется. Модули легко подключаемы: шлюзы, блоки питания, модули ввода/вывода просто вставляются в стойку.
После установления внутренних подключаются полевые устройства.
Модули можно вставлять и вынимать из стойки во время работы excom® без остановки процесса обмена данными по PROFIBUS с РСУ/ПЛК и без отключения питания от стойки - “горячая замена” (hot swaping).
Неисправные модули можно также заменять во время работы.
Система автоматически проверяет, соответствует ли новый модуль заданной конфигурации слота корзины. Системы поддерживают задание замещающих значений.

Внутреннее время цикла полностью собранной системы составляет мене 5 мс для обработки дискретных сигналов и менее 20 мс для аналоговых - вне зависимости от количества сигналов на стойке. Время отклика также зависит от типа используемых ПЛК и полевой шины.

Системы поддерживают подключение HART® совместимых полевых устройств, опеспечивая прозрачный канал данными по HART через коммуникацию по PROFIBUS-DPV1 с системой управления верхнего уровня (ПЛК) - HART® over PROFIBUS-DPV1.
Ктоме того, HART® переменные, как данные процесса, доступны также на уровне циклического обмена данными по PROFIBUS-DPV0.

Основные преимущества применения EXCOM:
- Возможность подключения к контроллерам и программным продуктам ведущих мировых марок (Siemens, Honeywell, Emerson, Yokogawa, Allen Bradley, ABB, B&R, Прософт и др.);
- Параметрируется с помощью бесплатного ПО PACTware + возможность тестирования каналов и системы во время ПНР и отсутствия контроллера;
- Снижение монтажных затрат (Экономия на кросс-шкафах, кабельных эстакадах, кабельной продукции, снижение объема монтажных работ);
- Сокращение времени ввода в эксплуатацию (экономия времени инсталляции, экономия времени подключения к модулям ввода/вывода ПЛК);
- Эффективное использование шкафного пространства (уменьшение на 50-70%!);
- Экономия на стоимости канала (30-40%!);
- Экономия на стоимости модулей ввода/вывода ПЛК.
