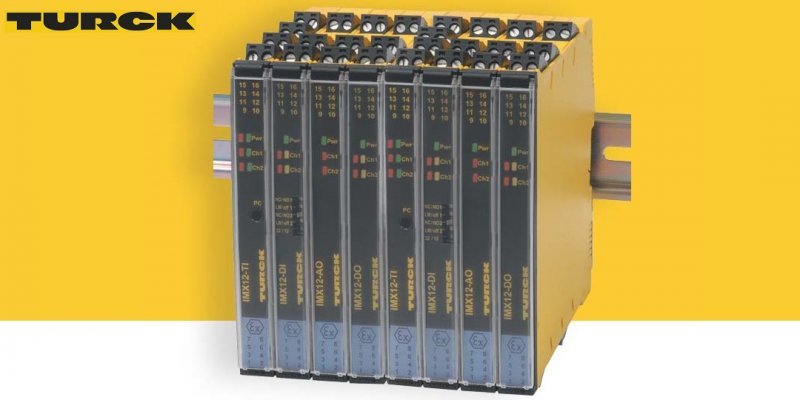

Барьеры искрозащиты серии IMX торговой марки TURCK (Германия)

Новое корпусное исполнение Turck вкупе с обновленной элементной базой и дизайном печатных плат позволили минимизировать влияние негативных эффектов, таких как колебания температуры и напряжения питания, на точностные характеристики модулей.

Дополнительно, как элемент дизайна новых корпусов, используется прозрачная пластиковая крышка - для защиты от механических повреждений расположенных на лицевой стороне микропереключателей настройки. Исполнение корпуса ориентировано на установку и использование универсальной печатной платы, что обеспечивает свободу для будущих разработок. Толщина корпуса 12,5мм.

Новые интерфейсные модули имеют до 4х клеммных терминалов – как со стороны полевых (в т. ч. искробезопасных) сигналов входа, так и со стороны выходных сигналов. Это позволяет обеспечить максимально возможную плотность сигналов для такого тонкого корпуса из расчета на 1 модуль. Так, например, возможно подключение одновременно 2х термосопротивлений по 4х проводной схеме – со стороны искробезопасных терминалов, 2х реле с перекидным контактом – со стороны общепромышленных.

Новые интерфейсные модули имеют встроенную проходную шину питания, что позволяет устанавливать их в виде сборок и упрощает монтаж на DIN рейку. Дополнительно имеется цепь сигнализации о неисправности (Line Fault Detection), общая для всей сборки модулей.

За счет использования обновленной элементной базы интерфейсные модули дискретных усилителей способны пропускать сигнал частотой до 15 кГц без искажения – для дальнейшего использования в измерительных частотных контурах.

Новые интерфейсные модули имеют расширенный диапазон по питанию DC - 10..30V, что позволяет, в том числе, запитывать их от аккумуляторных батарей.

Полное портфолио новых интерфейсных модулей будет обеспечивать поддержку всех распространенных полевых сигналов для их дальнейшей нормализации/преобразования: DI, (дискретные входы), DO (дискретные выходы), AI (аналоговые входы – sink/source; active/passive), AO (аналоговые выходы), TI (входы сигналов с термосопротивлений/термопар), FI (частотные входы), PA (входы для потенциометров), LC (входы для тензодатчиков), CD (промежуточные реле), PS (источники питания) - как для модулей в искробезопасном исполнении (с функциональностью барьеров), так и модулей в общепромышленном исполнении.

Новые интерфейсные модули полностью разработаны и сертифицированы в соответствии с требованиями стандарта функциональной безопасности систем МЭК 61508 и, таким образом, могут быть использованы в контурах с уровнем безопасности до SIL2.

Ключевые особенности IMX:
- Компактное исполнение (12,5мм);
- Возможность вертикальной или горизонтальной установки;
- Основная приведенная погрешность 0.05%;
- Наименьшее влияние температуры на точность;
- Температура окружающей среды (при эксплуатации) -25…+70 °C;
- Расширенный диапазон рабочего напряжения: 16.8…30В;
- Большая мощность (возможность работы с нагрузками до 800 Ом);
- Соответствие обновленному стандарту Namur (рабочий режим не менее 20 мсек при пропадании питания);
- Модули DI на выходе имеют переключающийся контакт, что исключает сигнал ошибки на контроллере при отключении питания;
- Модули TI позволяют применять все известные градуировки. Могут работать в режиме дублирования сигнала. Есть возможность контролировать внутреннюю температуру модуля.
- Скорость переключения до 15 000 Гц;
- Возможность использования шины питания: подвод питания, контроль неисправности, групповой сигнал ошибки;
- Настройка DIP-переключателями, через ПК с помощью FDT/DTM;
- Межповерочный интервал 5 лет! (Сертификат выдан ФГУП ВНИИМС);
- Хорошо конкурируют по цене.

Специалисты компании ТЕХНО-Н оказывают техническую поддержку при замене барьеров искрозащиты торговых марок: Ленпромавтоматика, STAHL, Phoenix Contact, MTL, GM International и др., - на барьеры TURCK, с предоставлением достаточной технической информации для проекта.
